Dokumentserie 01 / 03
Teknisk beskrivning
En överskådlig redovisning av bostädernas konstruktion, installationer, material och utvändiga delar.
Denna digitala version sammanfattar den byggnadstekniska beskrivningen för Nynäshamnshöjden. Projektet omfattar 43 radhus.
01
Projektet
Nynäshamnshöjden omfattar 43 radhus i området. Husen har principiellt samma planlösning och förekommer som vänster gavel, mellanliggande bostad eller höger gavel, även spegelvända.
Gavellägenheterna har två extra fönster i vardagsrummets gavelfasad.
02
Konstruktion och klimatskal
Konstruktionen följer EKS 12. Husen grundläggs med platta på mark och ytterväggar, tak samt mellanbjälklag utförs med trästomme.
- Yttertak med tvåkupiga mörkgrå betongpannor
- Vertikal slät träpanel med gråbrun grundolja och lasyr, kulör Sundskär eller likvärdigt
- Mörkgrå takavvattning, plåtdetaljer, fönsterbleck och midjeplåtar
- Brandskydd och ljudskydd enligt projektets särskilda handlingar
03
Installationer
Bostäderna har kommunalt vatten och avlopp. Uppvärmning, varmvatten och ventilation samverkar genom en frånluftsvärmepump.
- Elsystem enligt Svensk Standard, 230/400 V och 20 A
- Vattenburen golvvärme på entréplan och radiatorer på övre plan
- Frånluftsvärmepump
- Tilluft via fönsterventiler och kolfilterfläkt i kök
04
Uteplatser och förråd

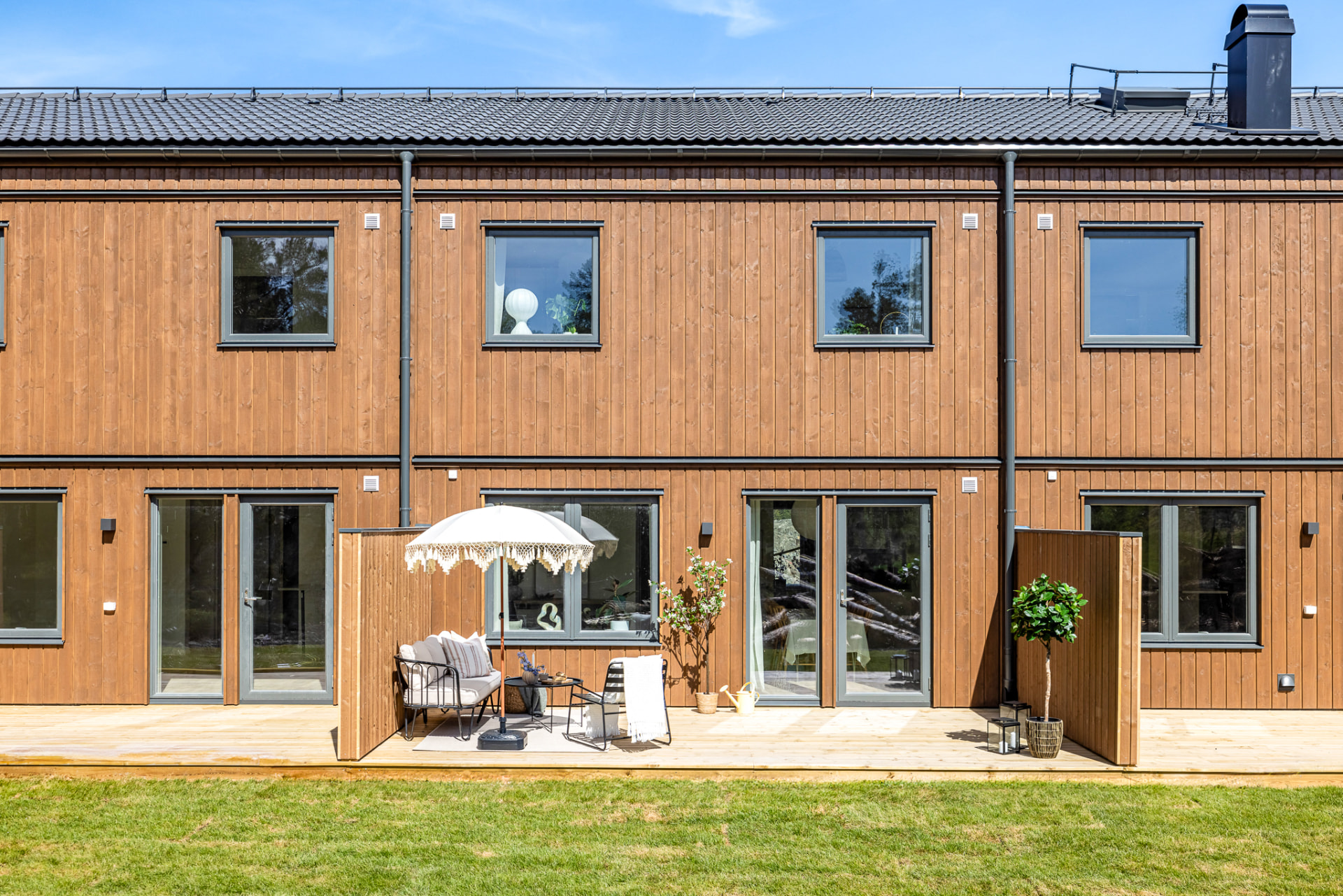

Varje bostad har uteplats på både gatu- och gårdssidan. Gångyta och underliggande konstruktion utförs i impregnerat trä, med 28 × 120 mm trallvirke.
- Avskiljande träväggar vid båda uteplatserna, i fasadens utförande
- Skärmtak över entré i mörkgrå lackerad plåt
- Oisolerat uteförråd med trästomme, träbrädgolv och mörkgrått papptak
- Utomhusbelysning och eluttag enligt projektets elhandlingar
05
Dörrar och fönster
Ytterdörrar har slätt dörrblad med mörkgrå utsida och vit insida. Innerdörrarna är släta och vita med platt tröskel i ek.
- Trä- eller trä/aluminiumfönster med 3-glas isolerruta
- U-värde högst 1,0 W/(m²K) för hela fönsterkonstruktionen
- Mörkgrå utsida och vit insida på karm, båge och post
- Helglasad fönsterdörr med invändigt handtag och låscylinder
06
Invändiga huvudmaterial
Badrummen har klinkergolv. Övriga rum har vitpigmenterad, mattlackad 3-stavs ekparkett. Trappan utförs i vitlaserad furu med stängda sättsteg.
- Invändiga väggytor målade i glans 5
- Takytor utanför badrum målade i glans 2
- Golvlister, foder, socklar, fönstersmygar och fönsterbrädor i vit kulör
- Inspektionslucka med stege till vindsutrymme från övre hall
